1. Основной принцип контроля температуры тарелок: сначала стабилизируйте давление, затем регулируйте температуру.ректификационной колонны
В процессе ректификации температура, давление и состав вещества находятся в строгом соответствии. При постоянном составе вещества температура тарелки определяется давлением; наоборот, при стабильном давлении температура тарелки напрямую отражает состав вещества на этой тарелке. Поэтому предпосылкой для контроля температуры тарелок является стабилизация давления внутри колонны.
1.1 Связь температуры и давленияректификационной колонны
Колебания давления в колонне напрямую изменяют температуру кипения и конденсации вещества, что приводит к изменению температуры. Например, при повышении давления температура кипения вещества растет, и температура тарелки также повышается; при понижении давления температура кипения снижается, и температура тарелки падает. В практической работе колебания давления в колонне более ±0,02 МПа нарушают парожидкостное равновесие, вызывают аномалии температуры тарелок и снижают эффективность разделения.
1.2 Соответствие температуры и состава вещества
При стабильном давлении в колонне изменение температуры тарелки напрямую отражает изменение состава вещества. От верха к низу колонны температура тарелок повышается, а состав вещества постепенно переходит от высокого содержания легких компонентов к высокому содержанию тяжелых компонентов. Например, повышение температуры тарелок в ректификационной секции обычно означает снижение чистоты легких компонентов и смещение тяжелых компонентов вверх, что приводит к некачественному продукту на верху колонны; понижение температуры тарелок в отгонной секции указывает на то, что легкие компоненты не полностью испарились и накопились в кубе колонны, что влияет на чистоту продукта в кубе.
2. Ключевые факторы, влияющие на температуру тарелок.ректификационной колонны
Температура тарелок не определяется одним фактором, а зависит от совокупности условий работы колонны, параметров подачи сырья, отбора продуктов и других аспектов. Перед контролем температуры тарелок необходимо понять эти ключевые факторы влияния, чтобы точно выявить проблемы.
2.1 Условия работы колонны
– Колебания давления в колонне: давление является наиболее прямым фактором, влияющим на температуру тарелок. Нестабильное давление в колонне приводит к нарушению температурного поля во всей колонне и разрушению парожидкостного равновесия на каждой тарелке.
– Нагрузка на испаритель куба: количество пара, подаваемого в куб колонны, напрямую определяет температуру куба и количество поднимающегося пара. При избытке пара температура куба повышается, количество поднимающегося пара увеличивается, что приводит к росту температуры тарелок в ректификационной секции; при недостатке пара температура куба снижается, поднимающийся пар не хватает, и температура тарелок падает.
– Количество и флегмовое число орошения: количество орошения и флегмовое число являются важными инструментами для регулирования температуры в ректификационной секции. При увеличении флегмового числа количество жидкости в колонне увеличивается, и температура тарелок в ректификационной секции снижается; при уменьшении флегмового числа количество жидкости уменьшается, и температура тарелок повышается.ректификационной колонны
2.2 Состояние и параметры подачи сырья
– Температура подачи сырья: слишком низкая температура подачи увеличивает тепловую нагрузку на испаритель куба, что приводит к снижению температуры куба; слишком высокая температура подачи снижает тепловую нагрузку на испаритель куба, увеличивает нагрузку на конденсатор верха и повышает температуру тарелок в ректификационной секции.
– Состав подаваемого сырья: повышение содержания легких компонентов в подаваемом сырье снижает температуру кипения на тарелках и приводит к понижению температуры тарелок; повышение содержания тяжелых компонентов повышает температуру кипения и приводит к росту температуры тарелок.
– Колебания расхода подачи: резкое увеличение или уменьшение расхода подачи нарушает материальный и энергетический баланс в колонне, что вызывает сильные колебания температуры тарелок.
2.3 Отбор продуктов с верха и куба колонны
– Чрезмерный отбор с верха колонны: приводит к недостатку жидкости в ректификационной секции, повышению температуры тарелок и снижению чистоты легких компонентов; слишком малый отбор приводит к тому, что легкие компоненты сжимаются в куб, температура куба снижается, и качество продукта в кубе ухудшается.
– Чрезмерный отбор с куба колонны: приводит к слишком низкому уровню жидкости в кубе, недостаточной площади теплообмена испарителя и снижению температуры куба; слишком малый отбор приводит к накоплению тяжелых компонентов в кубе, повышению температуры куба и даже риску затопления колонны.

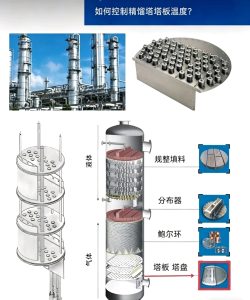

ректификационной колонн
http∶//blog/kontrol-temperatury-tarelok-ректификационной колонны-kolonny
3. Практические методы контроля температуры тарелок.ректификационной колонны
После определения факторов влияния можно использовать следующие шаги для точного контроля температуры тарелок и обеспечения стабильной работы производства.
3.1 Шаг 1: Стабилизируйте давление в колонне.ректификационной колонны
Давление в колонне является основой стабильности температуры тарелок, поэтому его необходимо контролировать в первую очередь. Это можно достичь следующими способами:
– Регулируйте количество охлаждающей воды в конденсаторе верха колонны, контролируйте скорость конденсации паров на верху и стабилизируйте давление на верху.
– Регулярно проверяйте герметичность корпуса колонны, клапанов и трубопроводов, чтобы предотвратить утечки, вызывающие колебания давления.
– Для ректификационных колонн, работающих под вакуумом, регулярно проверяйте работу вакуумного насоса, чтобы обеспечить стабильность вакуума.
3.2 Шаг 2: Регулируйте температуру ключевых тарелок.ректификационной колонны
При стабильном давлении в колонне используйте разные стратегии регулирования для температуры тарелок в разных зонах:
3.2.1 Контроль температуры тарелок в ректификационной секции
Температура тарелок в ректификационной секции в основном зависит от количества орошения и отбора с верха колонны. Методы регулирования следующие:
– При повышении температуры тарелок в ректификационной секции, что указывает на снижение чистоты легких компонентов на верху, можно увеличить количество орошения, снизить температуру тарелок и повысить чистоту легких компонентов.
– При слишком низкой температуре тарелок в ректификационной секции, что указывает на избыточное орошение и высокий расход энергии, можно уменьшить количество орошения, снизить расход энергии и предотвратить сжатие тяжелых компонентов в куб.
3.2.2 Контроль температуры тарелок в отгонной секции
Температура тарелок в отгонной секции в основном зависит от нагрузки на испаритель куба и отбора с куба колонны. Методы регулирования следующие:
– При повышении температуры тарелок в отгонной секции, что указывает на избыточное содержание тяжелых компонентов в кубе, можно увеличить отбор с куба и одновременно регулировать количество пара в испарителе, чтобы снизить температуру тарелок.
– При непрерывно низкой температуре тарелок в отгонной секции, что указывает на то, что легкие компоненты в кубе не полностью испарились, можно увеличить количество пара в испарителе куба, повысить температуру тарелок и способствовать испарению легких компонентов.
3.2.3 Контроль температуры чувствительной тарелки
Чувствительная тарелка — это тарелка в колонне, наиболее чувствительная к изменению состава вещества. Изменение ее температуры заранее отражает тенденцию изменения состава вещества во всей колонне. В практической работе обычно выбирают температуру чувствительной тарелки в ректификационной или отгонной секции в качестве основного контролируемого параметра, отслеживают ее в реальном времени через систему DCS и автоматически регулируют флегмовое число, количество пара в испарителе и другие параметры, чтобы вмешаться заранее и предотвратить колебания качества продукта.ректификационной колонны
3.3 Шаг 3: Стабилизируйте параметры подачи сырья
Колебания параметров подачи являются важной причиной аномалий температуры тарелок, поэтому их необходимо строго контролировать:
– Стабилизируйте температуру подачи: используйте подогреватели или охладители, чтобы поддерживать температуру подачи в пределах ±1 ℃ от проектного значения, предотвращая влияние колебаний температуры подачи на температурное поле всей колонны.
– Стабилизируйте состав подачи: регулярно анализируйте состав подаваемого сырья. При изменении состава своевременно корректируйте параметры работы колонны (например, флегмовое число, нагрузку на испаритель) для адаптации к новому материальному балансу.
– Стабилизируйте расход подачи: используйте регулирующие клапаны расхода, чтобы поддерживать расход подачи в пределах ±5% от проектного значения, предотвращая нарушение баланса в колонне из-за резких изменений расхода.
4. Распространенные проблемы и решения при контроле температуры тарелок.ректификационной колонны

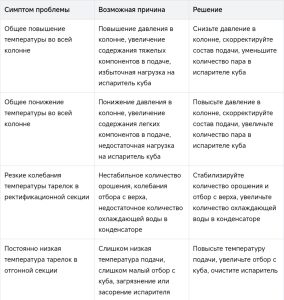

В практическом производстве колебания температуры тарелок являются распространенной проблемой. Ниже приведены типичные сценарии и соответствующие решения:
5. Применение интеллектуальных технологий контроля в управлении температурой тарелок.ректификационной колонны
С повышением уровня автоматизации химической промышленности интеллектуальные технологии контроля стали важным инструментом для стабильного контроля температуры тарелок. В настоящее время основные решения включают:
5.1 Распределенная система управления (DCS)
Путем установки высокоточных температурных датчиков в ключевых точках, таких как верх, куб и чувствительная тарелка, для сбора данных о температуре в реальном времени, система DCS автоматически регулирует флегмовое число, количество пара в испарителе, количество охлаждающей воды и другие параметры в соответствии с заданными порогами температуры, реализуя замкнутый контроль температуры тарелок и значительно снижая погрешности ручного управления.
5.2 Передовое управление технологическими процессами (APC)
Система APC строит динамическую математическую модель ректификационной колонны, прогнозирует тенденции изменения параметров, таких как температура, давление и расход, и регулирует параметры заранее, эффективно противодействуя возмущающим факторам, таким как состав и расход подачи, повышая точность и стабильность контроля температуры тарелок и снижая расход энергии.
6. Заключение и практические рекомендации
Контроль температуры тарелок является ключевым звеном процесса ректификации, и его суть заключается в стабилизации давления как основы, использовании температуры чувствительной тарелки как ядра и совместном регулировании флегмового числа, нагрузки на испаритель, параметров подачи и других ключевых факторов. В практической работе предприятиям рекомендуется оптимизировать контроль температуры, используя следующие подходы:
1. Создайте совершенную систему мониторинга: Регулярно калибруйте температурные датчики и манометры, чтобы обеспечить точность сбора данных и предоставить надежную основу для регулирования температуры.
2. Разработайте стандартизированные процедуры работы: Определите шаги регулирования температуры и диапазоны параметров при разных режимах работы, чтобы снизить произвольность ручных операций.
3. Внедряйте интеллектуальные технологии контроля: Для крупных ректификационных установок рекомендуется использовать схему управления DCS+APC для реализации точного и автоматического контроля температуры тарелок, повышения эффективности производства и стабильности качества продукции.
С помощью этих мер предприятия могут эффективно снизить колебания температуры тарелок, уменьшить долю некачественной продукции, снизить расход энергии и обеспечить эффективную, безопасную и стабильную работу ректификационной колонны.
