Роль низкотемпературного экономайзера и введение гравитационной тепловой трубы ldi

1。 Роль криогенного экономайзера

Низкотемпературный экономайзер (LLTE), также известный как охладитель дымовых газов, установлен выше по потоку сухого электрофильтра (ESP) хвостовой системы дымовых газов котла угольной электростанции. Он рекуперирует отработанное тепло дымовых газов для предварительного нагрева питательной воды котла.

Снижая температуру дымовых газов с обычных 120-150 ° C до 85-95 ° C (ниже кислотной точки росы и выше водной точки росы), LLTE обеспечивает значительную экономию энергии и экологические преимущества.

2. Энергосбережение и рекуперация тепла

LLTE передает ощутимое тепло из дымовых газов питательной воде котла, повышает температуру питательной воды и улучшает общий тепловой КПД котла. Применение LLTE может снизить стандартное потребление угля примерно на 1,5-2,0 г / кВтч.

3。 Улучшение производительности электрофильтра

Эффективность электрофильтра тесно связана с удельным сопротивлением летучей золы. При традиционной температуре дымовых газов (120-150 ° C) летучая зола обычно демонстрирует высокое удельное сопротивление (> 10) 11 Ом·см), что приводит к антикоронному эффекту и плохому сбору пыли.

Когда температура дымовых газов снижается примерно до 90°С, удельное сопротивление летучей золы снижается на 1-2 порядка и возвращается к оптимальному диапазону 10 4–1010 Ом·см. Это значительно повышает эффективность сбора ESP, допуская выбросы твердых частиц ≤20 мг/нм и ≤10 мг/нм в благоприятных условиях.

4. Синергетическое удаление

Следовательно, кислая точка росы в дымовых газах обычно составляет 110-150 ° C. Когда дымовые газы охлаждаются примерно до 90°C, серная кислота конденсируется в сернокислотный туман, который легко адсорбируется на частицах летучей золы.

Эти кислотосодержащие частицы легче улавливаются электрофильтром, а скорость удаления может достигать 80-95%. Это также уменьшает криогенную коррозию и устраняет явление видимого синего или желтого шлейфа.

5。 Дополнительные операционные преимущества

Уменьшение количества дымовых газов (сокращение примерно на 20%)

Низкая нагрузка на вентиляторы ESP, ID и системы сероочистки дымовых газов

Высокое допустимое рабочее напряжение электроосадителя

Повышение общей надежности системы

6。 Гравитационный тепловой трубный криогенный

Компания Shandong Boyu Heavy Industry Technology Group Co., Ltd в сотрудничестве с ведущими отечественными научно-исследовательскими институтами разработала гравитационную тепловую трубу LLTE, которая специально используется для глубокого охлаждения дымовых газов на угольных электростанциях.

、

7。 Ключевые технологические концепции

тепловая труба

Тепловая труба представляет собой эффективное устройство теплопередачи, которое использует испарение и конденсацию рабочей жидкости в герметичной вакуумной трубке для обеспечения чрезвычайно высокой эффективной теплопроводности.

гравитационная тепловая труба

Гравитационная тепловая труба (термосифон) полагается на силу тяжести для возврата конденсированной рабочей жидкости в испаритель и широко используется в системах рекуперации отработанного тепла.

Точка росы и кислотная точка росы

Коррозия точки росы воды происходит при 40-60°С, в то время как кислотная коррозия точки росы, вызванная конденсацией серной кислоты, обычно происходит при 110-160°С в зависимости от содержания серы в топливе.

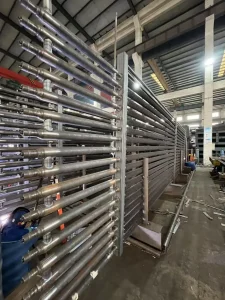

8。 Структура и преимущества гравитационных тепловых труб

LLTE состоит из тепловой трубы, корпуса, промежуточной перегородки и коллектора для подачи воды. Перегородка отделяет дымовую и водную стороны, чтобы предотвратить смешивание жидкости.

Нет необходимости останавливать печь при утечке части трубопровода

Эффективно снимает коррозию точки росы воды

Модульная конструкция, простота обслуживания

Высокая тепловая эффективность, долгосрочная стабильная эксплуатация

9。 Случай для применения

Гравитационная тепловая труба lld была успешно применена в проекте реконструкции энергоблока № 2 мощностью 660 МВт на электростанции Huadian Wuhu. Система достигла ожидаемой производительности и получила положительные отзывы от владельцев.

10。 Требуемые расчетные параметры

Единичная мощность и нагрузка

содержание серы в угле

Расход дымовых газов и количество дымоходов

Температура дымовых газов на выходе из подогревателя воздуха

Целевая температура выхода дымовых газов (обычно ≥95 ℃)

Температура или расход питательной воды на входе и выходе

Давление вентилятора и мощность двигателя
